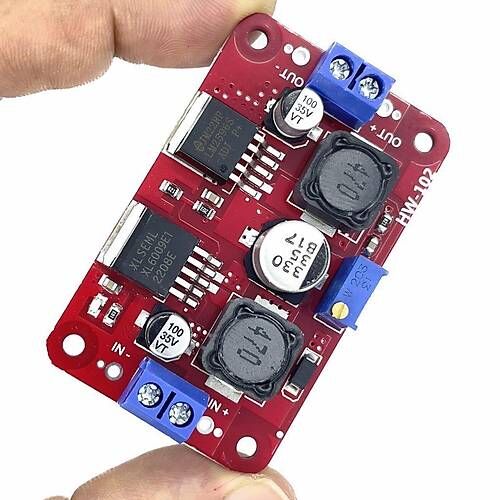

XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülü

XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülü

XL6009 ve LM2596S, DC-DC step-up/step-down dönüştürücüleri olarak kullanılan entegre devrelerdir.XL6009, yüksek verimlilikli bir step-up (Yükseltici) dönüştürücüdür ve 4V - 32V arasındaki giriş gerilimini 5V - 35V arasındaki bir çıkış gerilimine yükseltebilir.

Bu nedenle, bir pil veya diğer düşük gerilim kaynaklarından yüksek gerilimli bir cihazı beslemek için kullanılabilir.LM2596S ise, yüksek verimlilikli bir step-down (Düşürücü) dönüştürücüdür ve 4.5V - 40V arasındaki giriş gerilimini 1.23V - 37V arasındaki bir çıkış gerilimine düşürebilir.

XL6009 ve LM2596S entegreleriyle tasarlanan bu voltaj regülatör modülü, hem voltaj yükseltici hem de voltaj düşürücü işlevlerine sahip çok yönlü bir güç kaynağı çözümüdür. Geniş bir giriş voltaj aralığı ile çalışarak, çıkış voltajını kararlı bir şekilde ayarlamanıza olanak tanır.

Teknik Özellikler:

• Giriş Voltajı: 4-35V
• Çıkış voltajı: 1,25-37V ayarlanabilir
• Çıkış akımı: 3A Max (15W'dan fazla ise, soğutucu takın)
• CC Aralığı: 0-2A (ayarlanabilir)
• Verimlilik: %94'e kadar
• Anahtarlama frekansı: 400kHz
• Dönen ışık akımı: CC değeri * (% 1 -% 100), varsayılan değer 0.1 kat
• Minimum voltaj farkı: 2V
• Dönüşüm verimliliği:% 80 (daha yüksek çıkış voltajı, daha yüksek verimlilik)
• Giriş: IN + girişi Pozitif, IN girişi negatif
• Çıkış: OUT + çıkışı pozitif, OUT çıkışı negatif

Anahtar Avantajlar:

• Esnek voltaj ayarlamaları
• Yüksek verimlilik
• Küçük boyut ve hafiflik

• Güneş enerjisi sistemleri
• Elektronik projeler
• Taşınabilir cihazlar
