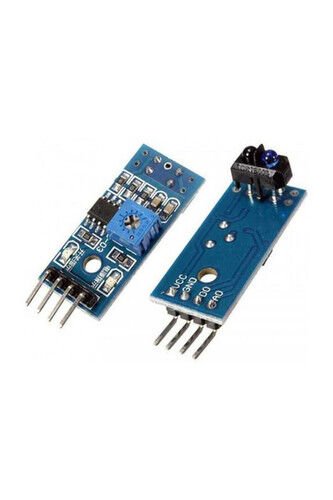

TCRT5000 Kızılötesi Yansıma ve Çizgi Sensör Modülü

TCRT5000 Kızılötesi Yansıma Sensör Modülü

TCRT5000, kızılötesi yansıma sensörü modülüdür. Bu modül, yansıyan ışık prensibini kullanarak cisimleri algılar. TCRT5000, genellikle çizgi izleyen robotlarda veya obje algılama uygulamalarında kullanılır. TCRT5000 modülü, bir yansıtıcı yüzeye sahip bir alıcı ve verici olmak üzere iki bileşenden oluşur. Verici, kızılötesi bir ışık huzmesi gönderir ve alıcı, bu ışığın yansımasını algılar. Alıcıya yansıyan ışık, cismin yakınlığına bağlı olarak farklı bir yoğunlukta alınır.

Bu sensör modülü, cisimlerin varlığını veya yokluğunu tespit etmek için kullanılabilir. Örneğin, bir çizgi izleyici robot uygulamasında, TCRT5000 sensörü, siyah çizginin üzerindeki yansımaları algılayarak robotun izlemesi gereken çizgiyi belirleyebilir.TCRT5000 modülü, analog çıkışa veya dijital çıkışa sahip olabilir. Analog çıkış, cismin yakınlığına bağlı olarak değişen bir gerilim değeri üretirken, dijital çıkış, belirli bir eşik değeri üzerinde bir sinyal üretir.

Bu sensörün kullanımı genellikle Arduino veya diğer mikrodenetleyicilerle entegrasyon gerektirir. Sensör verilerini okumak ve uygun işlemleri yapmak için mikrodenetleyiciye bağlanmalıdır.TCRT5000 kızılötesi yansıma sensör modülü, ucuz, yaygın olarak bulunan ve kolayca kullanılabilen bir sensördür. Robotik, elektronik ve otomasyon projelerinde sıkça kullanılan bir bileşendir.

Teknik Özellikleri:

• Çalışma Gerilimi: 5 V
• Algılama Mesafesi: Genellikle 1 cm ile 8 mm arasında, yansıtıcı yüzeye ve çevresel koşullara bağlı olarak değişebilir.
• Algılama Açısı: Yaklaşık 35°
• Analog Çıkış: Değişken gerilim çıkışı
• Dijital Çıkış: Dijital sinyal çıkışı, genellikle TTL seviyesinde
• Besleme Akımı: Yaklaşık 25 mA
• Kızılötesi Işık Dalga Boyu: Yaklaşık 950 nm

Paket İçeriği:

1 adet TCRT5000 Kızılötesi Yansıma Sensör Modülü
