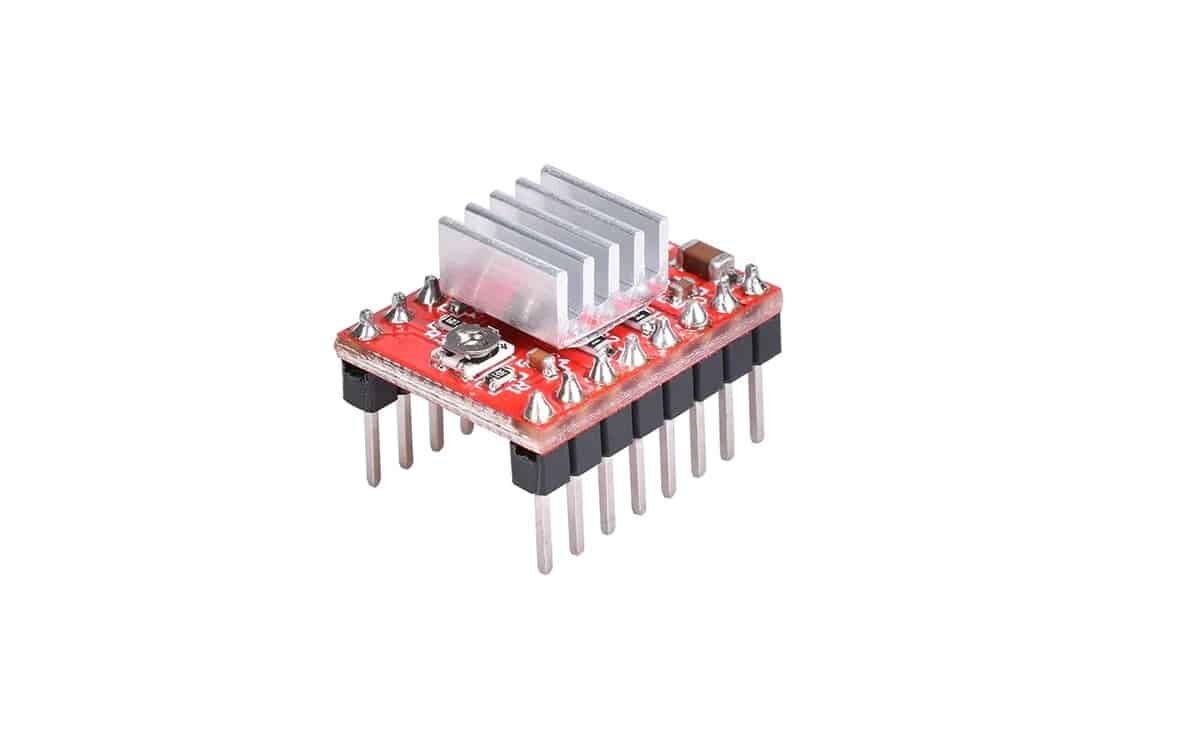

Step Motor Sürücü Kartı A4988
Step Motor Sürücü Kartı A4988
Sürücünün sorunsuz kullanımı ve dış etkenlerden kolay etkilenmemesi için motor çıkışlarına hızlı diyotlar koymanız tavsiye edilir. Bu sayede motordan dönen ters kuvvet sürücüye herhangi bir zarar veremez.
A4988 kolay kullanımı için A4988 - DRV8825 Step Sürücü Kontrol Modülünü kullanabilirsiniz.
Teknik Özellikler
Basit bir adım ve yön kontrol arayüzü
Beş farklı adım çözünürlüğü: Tam adım, Yarım adım, Çeyrek adım, Sekizinci adım ve Onaltıncı adım
Ayarlanabilir akım kontrolü size daha yüksek adım oranları elde etmek için step motorun nominal geriliminden yukarıda gerilim kullanmasına olanak veren bir potansiyometre ile maksimum akım çıkışı ayarlamanızı sağlar.
Akıllı değişme kontrolü otomatik olarak doğru akım yavaşlama modunu seçer. (hızlı yavaşlama veya yavaş yavaşlama)
Aşırı sıcaklıkta termal kapatma, düşük Komponentci ve yüksek akım korumaları vardır.
Kısa devre koruması mevcuttur.
Sürücü, VDD ve GND pinleri arasına bağlanmış logic Komponentci kaynağına (3-5.5V) ve VMOT ile GND arasına bağlanmış motor güç kaynağına (8-35V) ihtiyaç duymaktadır. Bu kaynakların decoupling kapasitörlerinin karta uygun yakınlıkta olması gerekir ve bu kaynaklar beklenilen akımların (güç kaynağı için maksimum 4A kadar) iletilmesine uygun olması gerekir.
* Sürücüye Komponentci geliyorsa herhangi kablolama veya motor bağlantılarının denemesini yapmayınız. Sürücüye ciddi zararlar verebilirsiniz. Sürücüyü güçten kesip daha sonrasında motor bağlantılarını vs. gerçekleştirin.
MS1 MS2 MS3 Mikro Çözünürlük
LOW LOW LOW Tam adım
HIGH LOW LOW Yarım adım
LOW HIGH HIGH Çeyrek adım
HIGH HIGH LOW Sekizinci adım
HIGH HIGH HIGH Onaltıncı adım
