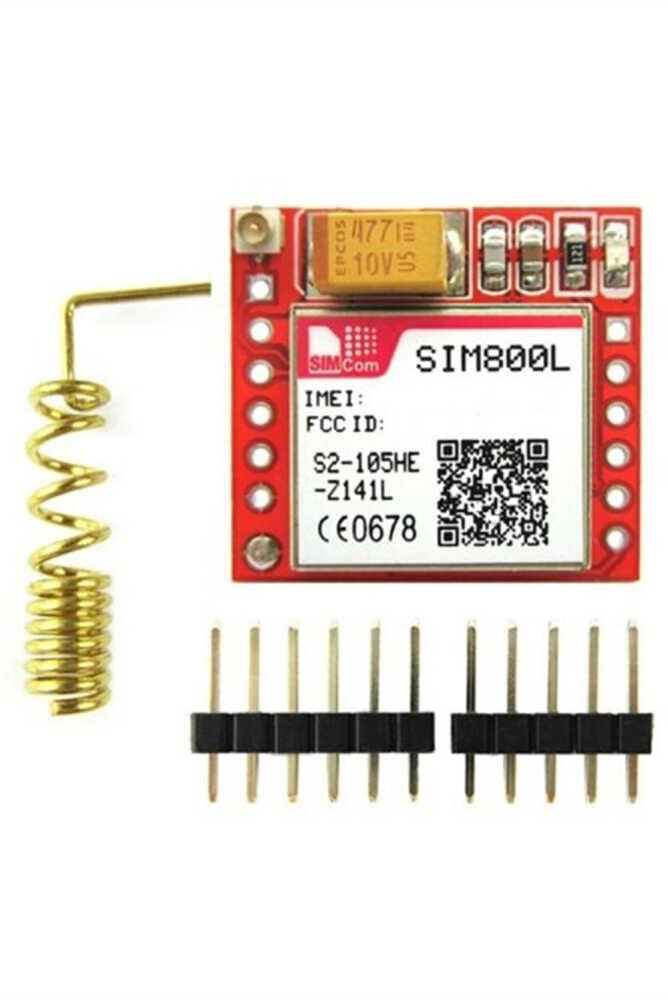

SIM800L Mini GSM/GPRS Modülü (IMEI Kayıtlı)

SIM800L Mini GSM/GPRS Modülü (IMEI Kayıtlı)

Arduino ve Raspberry Pi gibi geliştirme kartlarıyla GSM iletişimi ve GPRS özelliklerini kullanmanıza olanak tanıyan, SIM800L modülüne sahip bir geliştirme kartıdır. Bu kart aracılığıyla SMS gönderebilir ve alabilir, konum takibi yapabilir hatta kendi cep telefonunuzu oluşturabilirsiniz. Üzerindeki SIM800L modülü, GSM haberleşme ve GPRS alıcısı olarak görev yapmaktadır.

SIM800L, GPRS veri iletimi, SMS alıp göndermeyi, sesli arama yapmayı ve çağrı almayı sağlayan kompakt bir hücresel modüldür. Düşük maliyetli, küçük boyutlu ve dört bant frekans desteğiyle, bu modül uzun mesafe bağlantı gerektiren projeler için mükemmel bir çözümdür. Güç verildiğinde hücresel ağı tarar ve otomatik olarak giriş yapar.

Üzerinde bulunan dahili LED, bağlantı durumunu gösterir (şebeke kapsama alanı yokken hızlı yanıp söner, oturum açıldığında ise yavaş yanıp söner).

Önemli Not: Eğer AT komutlarıyla iletişim kurulamıyor ve yanıt olarak soru işareti alıyorsanız, işlemi 115200 baud hızında deneyip ardından Arduino ve SIM800L modülünü sıfırlayarak 9600 baud hızında çalıştırmayı deneyebilirsiniz.

Önemli Not: SIM800 modülü, baz istasyonlarıyla bağlantı kurarken yüksek miktarda akım çekmektedir. Bu nedenle güç kaynağı kritik bir öneme sahiptir. Modülü doğrudan Arduino ile beslemek genellikle başarısızlıkla sonuçlanabilir veya modülün baz istasyonu ile bağlantı kuramamasına neden olabilir. Bu sorunu önlemek için LM2596 gibi uygun fiyatlı bir voltaj regülatörü kullanarak sabit bir akım sağlayabilirsiniz. Modül, 3.7-4.2 mAh arasında akım çeker ve bu akımın stabil olması gereklidir. Eğer kullandığınız SIM kart GSM operatörü ile iletişim kuramıyorsa, büyük ihtimalle sorun güç beslemesindendir. Ayrıca, kullandığınız SIM kartın PIN kodunun kapalı olduğundan emin olun.

ÖZET

• Besleme gerilimi: 3,8V - 4,2V
• Önerilen besleme voltajı: 4V
• Güç tüketimi:
• Uyku modu <2.0mA
• Boşta <7.0mA
• GSM iletimi (ortalama): 350 mA
• GSM iletimi (peek): 2000mA
• Modül boyutu: 25 x 23 mm
• Arayüz: UART (maks. 2.8V) ve AT komutları
• SIM kart soketi: microSIM (alt taraf)
• Desteklenen frekanslar: Dörtlü Bant (850/950/1800/1900 MHz)
• Anten bağlantısı: IPX
• Durum sinyali: LED
• Çalışma sıcaklığı aralığı: -40 ila + 85 ° C
• ATE0
• AT+IPR=9600
• ATE0&W
• Tüm baud rate Çalışması için verilecek kod
• AT+IPR=0
• Pinler ve Özellikleri
• Pinler (Sol):
• RING (PBC üzerinde işaretlenmemiş, üstten birinci, kare) - Çağrı alırken DÜŞÜK durum
• DTR - uyku modu. Varsayılan olarak YÜKSEK durumdadır (modül uyku modunda, seri iletişim devre dışı). DÜŞÜK olarak ayarladıktan sonra modül uyanacaktır.
• MICP, MICN - mikrofon (P + / N -)
• SPKP, SPKN - hoparlör (P + / N -)
• Pinler (Sag):
• NET - anten
• VCC - besleme gerilimi
• RESET - sıfırlama
• RXD - seri iletişim
• TXD - seri iletişim
• GND - toprak
