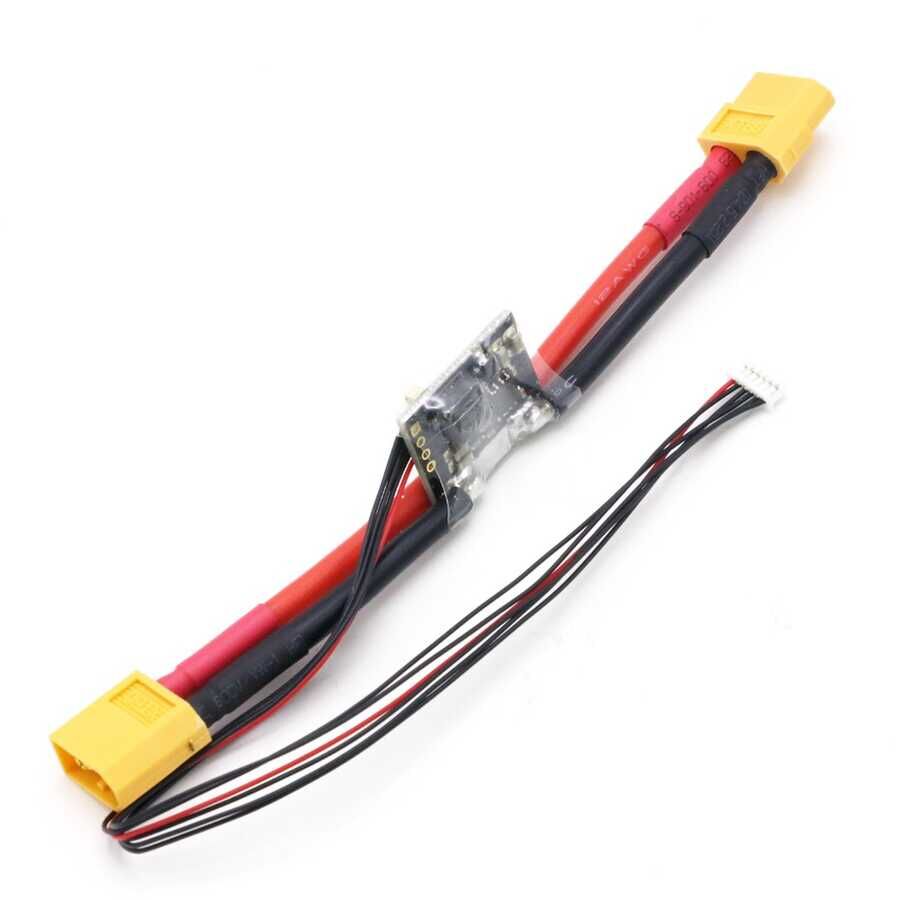

Pixhawk APM Uyumlu 30V 90A Güç Modülü

30 V 90 A Güç Modülü - 5.3V 3 A BEC (APM,Pixhawk)

Uçuş kontrol kartına (APM, Pixhawk) Li-Po batarya üzerinden stabil bir güç sağlamak ve akım-gerilim ölçümlerini yapmak için tasarlanmış bir modüldür. Bağlantıyı 6 pinli DF-13 kabloyu kontrolcünüzdeki “PM” girişine bağlayarak sağlayabilirsiniz. Kablo uçlarında T-plug konnektör bulunur. Güç modülü APM’ye, RC alıcısına ve APM aksesuarlarına (GPS, 3DR radyo) güç vermek amacıyla tasarlanmıştır. Servolara güç sağlamak için tasarlanmamıştır. Bunun için uçağınızın kendi ESC/BEC’ini kullanmanız gerekmektedir.

Batarya voltajını ve batarya akımını tespit etmek için kullanılan uçuş kontrol panosu bu iki sinyali alır, kalan batarya gücünü hesaplar ve kalan uçuş süresini tahmin eder.

Fonksiyon: pil voltajını ve pil akımını tespit etmek için kullanılan uçuş kontrol panosu bu iki sinyali alır, kalan pil gücünü hesaplar ve kalan uçuş süresini tahmin eder. Ek olarak, bu modül ayrıca uçuş kontrol panosu için sabit güç sağlamak için 5,3 V DC ve maksimum 3A sürekli akım verebilen bir BEC işlevine sahiptir. Ek olarak, sinyal hatlarının konektörleri, APM uçuş kontrol panosu ve güç modülünün güvenilir bir şekilde bağlanması için tüm Japon orijinal konektörleri, yerli olmayan konektörlerdir.

Maksimum giriş voltajı 25V, ölçülebilen maksimum akım 90A'dır ve kontrol panosu pil gücünü ve voltajını izleyebilir. Gerilim ve akım algılamanın tasarım parametreleri, 3DR'nin resmi tasarım parametreleriyle uyumludur.Yer istasyonunun (görev planlayıcı) ayarları için doğrudan resmi Wiki ayarlarına başvurabilirsiniz.

APM uçuş kontrol oyuncuları, uçuş kontrol güç kaynağının en iyi şekilde PM portundan güç aldığını lütfen unutmayın.Güç kaynağı ters voltaj koruma diyotu ve uçuş kontrol panosu devresinde bir sigorta olduğundan, bu koruma devresi yalnızca güç kaynağı olduğunda çalışacaktır. PM portundan bağlanır.Ancak ortaya çıkan olumsuz etki, güç kaynağının bu iki bileşenden geçtikten sonra 0,3~0,4V voltaj düşüşüne sahip olmasıdır.Sıradan bir 5V güç kaynağı modülü kullanılıyorsa, VCC'nin voltajı APM 5V'a ulaşmayacaktır. Diğer yükler (OSD, veri iletimi, alıcı vb.) de doğrudan APM uçuş kontrol panosundan güç alıyorsa, VCC'nin voltajı daha düşük olacaktır ve uçuş kontrol panosunun normal çalışması, garantilidir, ancak ürünlerimiz APM güç kaynağı sağlayabilen 5.3V'a tasarlanmıştır.

• Maksimum Giriş Gerilimi: 30V
• Maksimum Akım Algılaması: 90A
• Anahtarlamalı regülatör çıkışı: 5.3V – 3A (maks)
• 5V ADC (analog-dijital çevirici) için voltaj ve akım ölçümü
• 6 pinli DF-13 kablo ile kontrolcüyle doğrudan bağlantı (APM, Pixhawk)
• Boyut: 25mm x 21mm x 9mm
