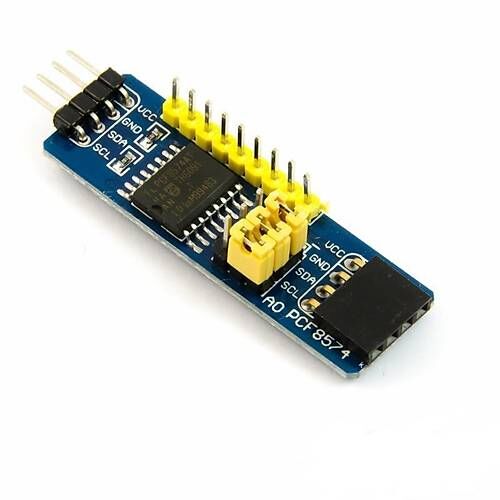

PCF8574 IO Genişletme I2C In-Out Çoklayıcı Modül

PCF8574 Arduino IO Genişletme I2C In-Out Çoklayıcı Modül

PCF8574, Arduino veya diğer mikrokontrolcülerle kullanılabilen bir I/O genişletme modülüdür. Bu modül, I2C (Inter-Integrated Circuit) iletişim protokolünü kullanır. PCF8574, 8 adet dijital giriş/çıkış pini sağlar. Bu pinler, mikrokontrolcünün dijital I/O pinlerinin yetersiz olduğu durumlarda kullanışlıdır. İhtiyaç duyulan herhangi bir sayıda PCF8574 modülü, tek bir mikrokontrolcü kullanılarak kontrol edilebilir.

Modül, D0 ile D7 arasında numaralandırılan 8 adet I/O pini içerir. Bu pinler, bir butonun durumunu okumak, LED'leri veya diğer çıkışları kontrol etmek gibi birçok farklı görev için kullanılabilir.PCF8574 modülü, I2C haberleşme arayüzü sayesinde Arduino gibi mikrokontrolcülerle bağlantı kurar. I2C protokolü, az sayıda pin kullanarak birden çok cihazın haberleşmesini sağlayan bir seri haberleşme protokolüdür.

PCF8574'ün I2C adresi, modül üzerindeki adresleme pimlerine (A0, A1, A2) yapılan bağlantılarla ayarlanır. Bu şekilde, birden fazla PCF8574 modülü aynı I2C hat üzerinde farklı adreslere sahip olabilir.

Teknik Özellikleri:

• İletişim Protokolü: I2C (Inter-Integrated Circuit)
• Giriş/Çıkış Pin Sayısı: 8 (D0-D7 olarak numaralandırılır)
• Giriş Gerilimi: 2.3V - 5.5V
• Çıkış Gerilimi: 0V - VCC
• Akım Kapasitesi: Her pin için maksimum 25 mA

Paket İçeriği:

1 x PCF8574 Arduino IO Genişletme I2C In-Out Çoklayıcı Modül
