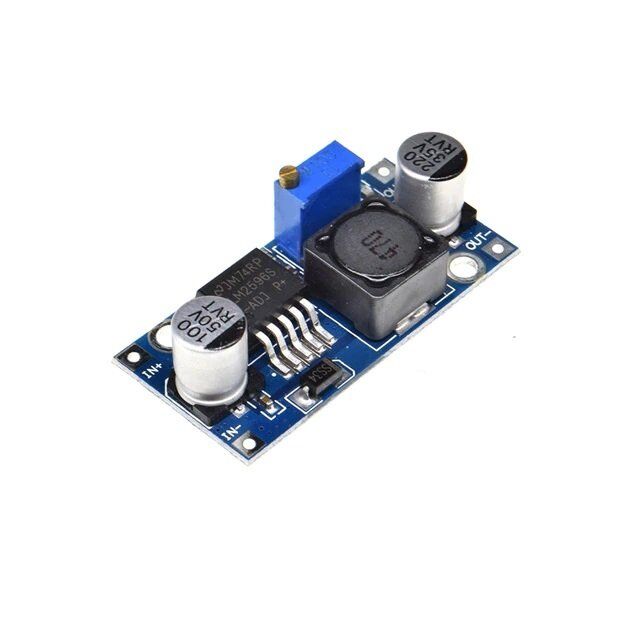

LM2596S-ADJ 3-40V DC-DC Ayarlanabilir Kademeli Güç Kaynağı Modülü
72,81 TL
Stokta Var
LM2596S-ADJ 3-40V DC-DC Ayarlanabilir Kademeli Güç Kaynağı Modülü
LM2596S-ADJ DC-DC Ayarlanabilir Kademeli Güç Kaynağı Modülü, 3.2-40 Vdc arası giriş gerilimlerini 1.5-35 Vdc aralığında kullanabilirsiniz. Bu modül, 3 Amper'e kadar olan akımı taşıyabilir. Ancak 2 Amper ve üzeri işlemlerde soğutucu kullanmanızı öneririz. Mini boyutu ile oldukça kullanışlı olan bu modül, üzerinde LM2596S-ADJ entegresi bulundurur.
Modül üzerinde bulunan trimpotlar yardımıyla çıkış gerilimini, minimum şarj kesme akım eşiği değerini ve çıkış akımını kolaylıkla ayarlayabilirsiniz. Çıkış gerilimi 1.5V ile 35V arasında çok hassas olarak ayarlanabilen bir hazır devre olan bu modülün giriş gerilimi en fazla 40V'tur. Böylece çıkış gerilimini trimpot ile sağlayabilirsiniz.
Batarya şarj işlemlerinde kullanılmak üzere 1 tane de minimum şarj kesme akım eşiği trimpotu bulunmaktadır. Pil şarj işlemi esnasında kaynaktan çekilen akım azalarak devam eder. Şarj trimpotu en düşük şarj akımının seviyesini ayarlar. Şarj akımı bu akıma indiğinde pilin şarj olduğunu gösteren LED aktif olur.
Akım kontrol özelliği de bulunana bu modülde, üzerinde bulunan trimpot ile ayarlanmış maksimum akım seviyesi ile çıkışında sabit akım verilir. Akım değeri belli sınırların üzerine çıktığında LED'ler yada bataryalar zarar görür. Bu nedenle bu tarz devrelerde akım sabitlenerek kullanılması gerekmektedir.
Modül üzerinde yer alan LED'ler yardımıyla sabit akım/gerilim, şarj devam ediyor ve şarj oldu uyarısı yapılmaktadır.
- Ürün Kategorisi: Power Modüller
- Mikrodenetleyici: LM2596S-ADJ
- Giriş Gerilimi: 3.2-40V
- Çıkış Gerilimi: 1.5-35V
- Çıkış Akımı: 3A(max)
- Anahtarlama Frekansı: 1.5MHz
- Dönüştürme Verimliliği: %96
- Çalışma Sıcaklığı: -45°C~85°C
- Ağırlık: 3g
- Ürün Boyutu:44mm*21mm*14mm
