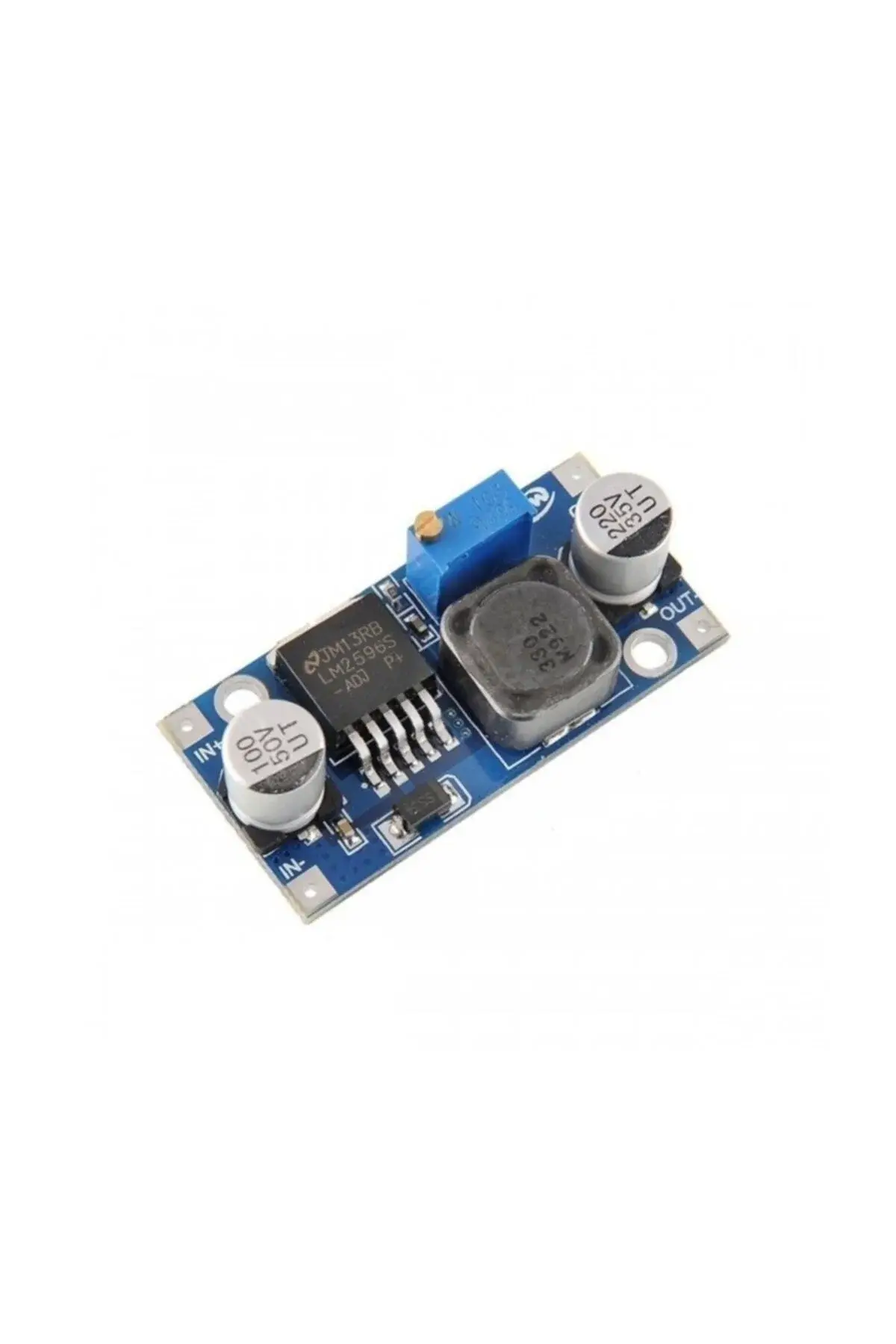

LM2596 Ayarlanabilir Voltaj Regülatörü

LM2596 Ayarlanabilir Voltaj Regülatörü

LM2596 Ayarlanabilir Voltaj Regülatörü, yüksek voltajları daha düşük ve stabil voltajlara dönüştürmek için tasarlanmış güçlü bir buck (düşürücü) dönüştürücü modülüdür. Giriş voltajını 1.25V-35V aralığında ayarlanabilir çıkış voltajına çevirebilen bu kompakt modül, elektronik projelerinizde güvenilir güç kaynağı olarak kullanılabilir.

Bu modül, Arduino projeleri, LED sürücüleri, motorsürücüler ve diğer elektronik devrelere istenen voltajın sağlanmasında mükemmel bir çözümdür. 3A sürekli çıkış akımı sağlayabilmesi, yüksek güç gerektiren uygulamalar için idealdir.

Voltaj Dönüştürücüler kategorisinde bulunan bu regülatör, üzerindeki potansiyometre sayesinde hassas voltaj ayarı yapılabilmesi, yüksek verimlilik ve koruma özellikleri ile projelerinizde güvenle kullanabileceğiniz ekonomik bir güç çözümüdür.

Teknik Özellikler

LM2596 Ayarlanabilir Voltaj Regülatörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çip: LM2596.
• Giriş Voltajı: 4.5V - 40V DC
• Çıkış Voltajı: 1.25V - 35V DC (ayarlanabilir),
• Çıkış Akımı: 3A maksimum (sürekli), kısa süreli pik 5A
• Maksimum Güç: 25W (ısı dağıtımına bağlı)
• Verimlilik: %92'ye kadar (tipik %85)
• Anahtarlama Frekansı: 150kHz
• Voltaj Regülasyonu: ±2.5% (yük değişimlerinde)
• Çıkış Dalgalanması: <30mV
• Koruma Özellikleri:
• Kısa devre koruması
• Aşırı sıcaklık koruması
• Aşırı akım sınırlaması
• Ayar Mekanizması: Hassas potansiyometre
• LED Gösterge: Güç göstergesi
• Bağlantı Terminalleri: IN+, IN-, OUT+, OUT-
• PCB Boyutu: 43mm x 21mm x 14mm
• Montaj Delikleri: 3mm çapında, 2 adet
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Dönüştürücü Tipi: Buck (step-down) dönüştürücü
