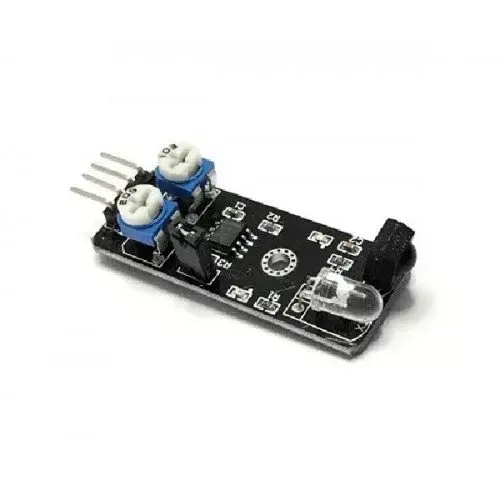

IR Kızılötesi Engel Algılama Sensörü 4 Pin KY-032

KY-032 4 Pin IR Kızılötesi Engel Algılama Sensörü

İnfrared Yakınlık Mesafe Renk Ölçme Robot Akıllı Araba Çizgi İzleyen

Bu küçük boyutlu kızılötesi engel algılama sensörü pek çok projede kulanıma uygundur. Hızlı ve kolay bir şekilde bağlantıları yaparak projenize hemen ekleyebilirsiniz. Arduino raspberry ve diğer mcu kitleri ile kullanılabilir. Ir verici ledden yollanan ışınlar engele çarpıp alıcı led üzerinden algılanır. Bir karşılaştırıcı zamanlayıcı devre ile mesafenin algılanması sağlanır. Modül üzerindeki 2 adet potansiyometre ile hassasiyet ayarı yapılabilir. Bir tanesi ir verici ledin frekansını diğeride duty cycle ayarlaması içindir.

2-40cm arasında mesafe algılaması yapabilir. DC 3V / 5V arasında besleme ile çalışabilir. Engel algılandığında lojik 0,engel olmadığında lojik 1 çıkış verir.

Özellikler:

Besleme voltajı: DC 3V / 5V

Çalışma akımı: 20mA

Ir frekansı: 38Khz

Agılama mesafesi: 2 / 40cm

Çıkış sinyali: TTL seviyesinde

Engel algılandığında lojik 0 Engel olmadığında lojik 1

Etki açısı: 35 Derece

Çalışma sıcaklığı: -10C / 60C

2 Adet ayar potu

1 Adet montaj deliği

4 Pin erkek bağlantı soketi.

Boyutlar: 16mm x 40mm

Ağırlık: 5 gr.

Pin Bağlantıları:

Gnd: Toprak

+: Besleme pozitif pin

Out: Ttl çıkış

En: Enable

Paket içeriği:

1 adet KY-032 IR Kızılötesi Engel Sensörü
